mercredi 30 avril 2014

Roulette de charron




Autre appellation : calibre de charron, roulette à châtrer.

La roue à rayons, fabriquée en bois, nécessite un cerclage métallique pour assurer sa solidité et sa résistance à l'usure.
Généralement chaque roue recevra deux frettes sur le moyeu et un cercle (ou cintre, bandage) sur la roue.

Pour fabriquer les cerclages, le charron va mesurer la circonférence du bois à ferrer à l'aide d'une roulette en comptant le nombre de tours entiers réalisés, et fera un repère à la craie sur la portion du dernier tour.
Il reportera cette longueur mesurée sur le bandage de fer, qu'il devra ensuite cintrer et souder.
A la longueur reporté il ajoutera 2,5 fois l'épaisseur du bandage pour faire la soudure à la forge ( cf. "coudray" : http://www.forum-outils-anciens.com/p66868.htm  )

Le châtrage (pose du cercle) se fait à chaud de façon à ce que la dilatation du fer permette de ceinturer la jante.
La rétreinte au refroidissement va assurer un serrage qui sera complété par la pose de boulons traversant fer et bois.


(n° 1) - Roulette Ø: 22 cm et manche fourche en fer, poignée virolée en bois



















Tout en fer


(n° 2) - A gauche manche avec axe en porte à faux, roulette Ø: 17 cm
(n° 3) - A droite manche fourche s'élargissant pour donner du volume à la poignée, roulette Ø: 17 cm







(n° 4 et 5) - Roulette fer et manche fourche bois - Ø: 12,5 et 11 cm











(n° 6 et 7) - Roulette et manche fourche en bois - Ø: 18 et 14,5 cm























Faux amis

Coupe bordures de gazon, roulette Ø: 20,5 cm

Voir d'autres roulettes

Par le compagnon charron Flouret - 1915 - Musée du compagnonnage - Tours

15.10.2014 - Ajout
(n° 8) - L’exception qui confirme la règle ! Un coupe bordure de gazon transformé en roulette de charron - Ø: 30 cm



 09.07.2015 - Ajout



(n° 9) - Tout en fer, manche fourche fait d'un profilé 1/2 rond plié en deux - Ø: 22 cm.



29.12.2018 - Ajout

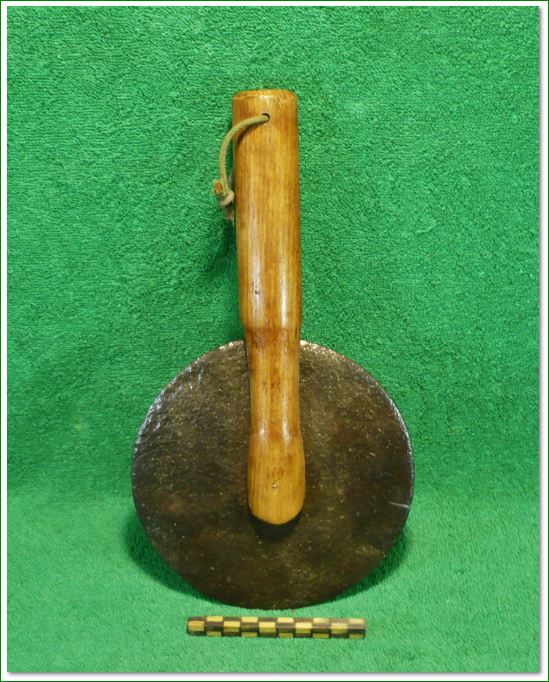

(n° 10) - Roulette fer et manche fourche bois - Ø: 16 cm - L: 29 cm



02.08.2020 - Ajout

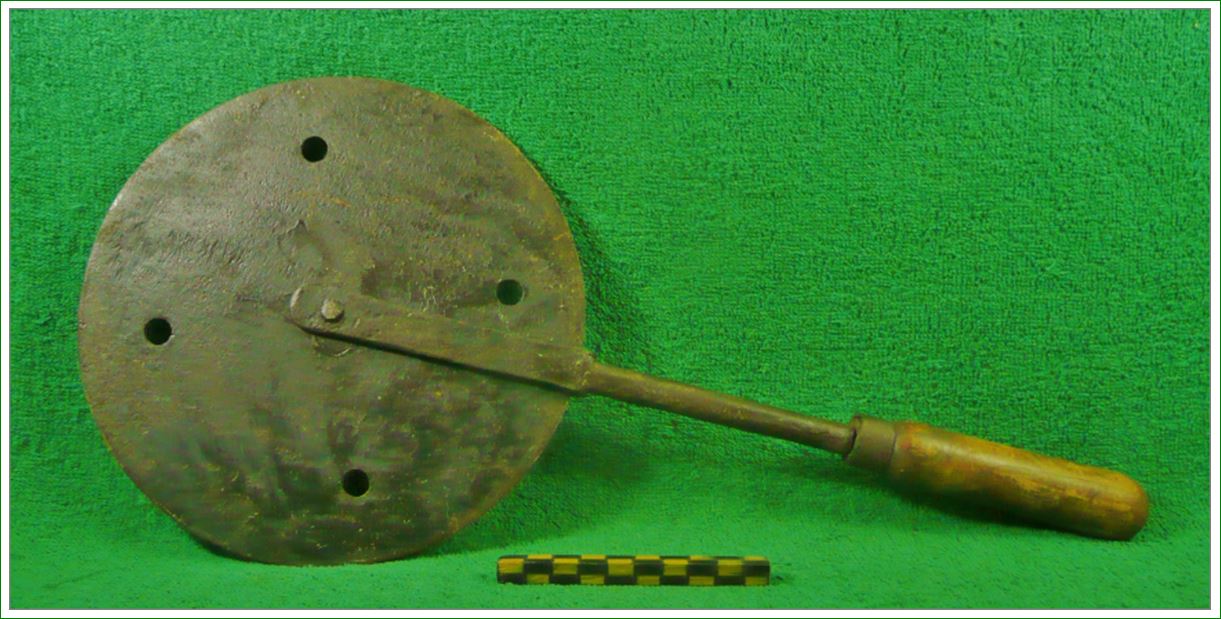

(n°11) - Roulette et manche fourche fer, poignée bois -  Ø: 20 cm - L: 43,5 cm - 940 gr



01.12.2022 - Ajout

(n°12) - Roulette et manche fer, poignée bois, axe en porte à faux - Ø: 19,5 cm - L: 51,5 cm - 680 gr

(n°13) - Roulette tout bois - Ø: 14 cm - L: 37 cm - 230 gr
