jeudi 31 octobre 2013

Rabot : guimbarde - wastringue - tarabiscot - racloir



L'atelier du menuisier - SERVIN Amédée Elie


Guimbardes

Autres appellations :  dent de belle-mère  -  dent de vieille  - oisillon  -  pied de diable.
Servent à dresser les fonds des élégis et des entailles. Ne servent qu'à rectifier, le creusement ayant été fait au préalable avec d'autres outils.

(n°80) - Fût : 183 x 53mm, h: 25mm – Fer : 19mm, position 84° - Marque estampée R.KLUS (x2)
(n°81) - Fût : 198 x 50mm, h: 21mm – Fer : 11mm, position 86° - Marque estampée R.KLUS (x3)
(n°82) - Fût : 245 x 118mm, h: 40mm – Fer : 16mm


Wastringues

Outils à double poignées, utilisés pour raboter des surfaces courbes ou galbées. Ils peuvent être droits, concaves ou convexes. Plus l'angle du fer est important, plus l'outil devient racloir.

(n°84) - Fût : 212 x 53mm, h: 34mm – Semelle convexe en longueur – Fer : 42mm, position 50° - Marque estampée RIVIERRE (x2)  TOUCHARD (x1)  S•L (x2)


(n°85) - Fût : 250 x 38, h: 50mm – Semelle cuivre – Fer : 84mm, position 73°
(n°86) - Fût : 225 x 25, h: 30mm – Semelle laiton – Fer : 75mm, position 77° – Marque estampée R.KLUS (x1)
(n°87) - Fût : 245 x 35, h: 40mm – Semelle laiton – Fer : 80mm, position 68° – Marque estampée R.KLUS (x1)


(n°88) - Fût : 300 x 23, h: 27mm – Semelle fer – Fer : 100mm, position 75° – Marque estampée A.LOISEAU (x4)
(n°89) - Fût : 344 x 19, h: 25mm – Semelle cuivre – Fer : 70mm, position 78°


Tarabiscots

 Facile à fabriquer permettent de réaliser des cordons et des moulures.

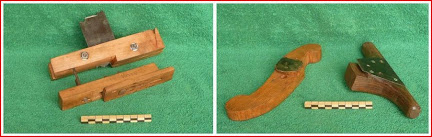

(n°90 et 91)           -           (n°92 et 93)
Les deux exemplaires de la photo de droite pourraient être catalogués comme bouvets de carrossier

Racloirs

Permettent d'obtenir un parfait état de surface du bois.

( n°94, 95 et 96)        -        ( n°97 et 98)
Les trois de gauche ont le logement du fer réalisé d'un trait de scie interrompu, le pincement est alors assuré par une seule vis
Les deux de droite sont des racloirs de tonnelier
Tous les racloirs ci-dessus relèvent d'une fabrication artisanale




Pour voir d'autres rabots :
Livre LES RABOTS de Pierre Bouillot, Xavier Chatelard et Jean-Claude Parent - edition VIAL
http://outils-anciens.xooit.fr/t1156-LES-RABOTS-partie-documentaire.htm



29.01.2018 - Ajout


(n°142) - Wastringue -  L: 220mm – Semelle bronze 75 x45 mm – Fer 48 mm – Chêne - Exemplaire unique fabrication artisanale -


05.05.2021 - Ajout

(n°221) - Guimbarde -  Fût: 195 x 80 mm, h: 90 mm – Fer: 12 mm -




27.08.2021 - Ajout

(n°226) - Guimbarde - Fût: 170 x 83 mm – H: 43 mm – Fer: 7 mm – 400 gr -

(n°225) - Guimbarde - Fût: 205 x 70 mm, H: 43 mm – Fer 7 mm -

(n°228) - Guimbarde/bouvet -Fut: 185 x 40 mm – Fer: 15 mm – 330 gr -




26.08.2023 - Ajout

(n°169) - Guimbarde - 105x41x46 mm - fer: 8 mm - 150 gr -
